 3way SLI와 Quad CrossFire 구성이 가능한 Eclipse Plus
MSI Eclips Plus는 Intel의 X58칩셋을 사용한 메인보드로, 4개의 PCIe 2.0 x16 슬롯을 이용하여 NVIDIA 3Way-SLI와 ATI Quad CrossFire 구성이 가능하고, 트리플 채널 구성이 가능한 6개의 DDR3 메모리 슬롯, eSATA 커넥터 2개와 보드상에 SATA 커넥터 10개를 제공하는 등, 얼핏 보기에도 상당히 풍부한 구성을 보이는 제품이다. Eclipse Plus에는 LGA1366 형식의 Intel CPU를 장착 가능하며, CPU 전원부는 6페이즈, QPI와 IOH를 위한 전원부는 각각 2페이즈로 구성되어 있는데, 이들 전원부에는 Driver IC와 Top-MOSET, Bottom-MOSET이 통합된 DrMOS를 사용하였으며, CPU 보조전원 입력 커넥터는 4핀과 8핀 겸용으로 되어 있다. MSI측은 DrMOS를 이용한 전원부에 대해, 일반적인 전원부에 비해 전력 소모와 온도가 낮으며, 반응 속도는 약 2배 빠르고, 스파이크 노이즈는 절반 수준이라 오버클러킹에 강한 모습을 보여준다고 밝히고 있다. 또한 제품 전체에는 솔리드 캐퍼시터를 사용하였으며, CPU 전원부에는 솔리드 캐퍼시터보다 수명과 안정성이 뛰어난 Hi-c 캐퍼시터를 사용하여 안정적인 오버클러킹을 고려하였음을 알 수 있다.

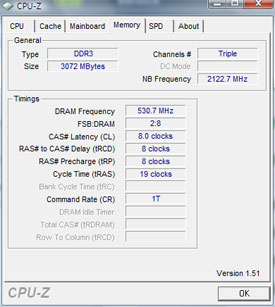

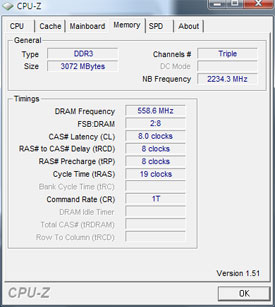

X58칩셋을 사용한 보드에는 DDR3 메모리 슬롯만이 배치되게 되는데, 이는 코어 i7 프로세서에 DDR3 메모리 컨트롤러가 내장되어 있기 때문으로, Eclipse Plus에는 각 슬롯당 최대 4GB 용량의 DDR3 메모리를 장착할 수 있는 메모리 슬롯 6개가 마련되어 있다. 마련된 메모리 슬롯은 DDR3 800/1066/1333*/1600*(OC) 메모리를 지원하며 트리플 채널 구성과 최대 24GB까지의 메모리 용량 확장이 가능하다. 또한 메모리를 담당하는 별도의 3페이즈 전원부를 구성해 안정적인 전원 공급이 가능하도록 하고 있다. 메모리 슬롯 좌측에는 GreenPower Genie의 데이터를 메인보드로 전달해주는 케이블을 연결하기 위한 3핀 커넥터가 배치되어 있어, GreenPower Genie를 이용한 하드웨어 수준의 전압 모니터링이 가능하다.
Eclipse Plus는 저장장치로 EIDE 커넥터와 플로피 드라이브 커넥터를 배재하고, ICH10R에서 제공하는 6개의 SATA 커넥터(검은색 RAID 0/1/5/10 구성 가능), 2개의 JMicron322칩셋에서 각각 2개씩의 SATA 커넥터(파란색 RAID 0/1 구성 가능), JMicron362 칩셋을 이용하여 eSATA 커넥터 2개(RAID 0/1/JBOD)를 지원하여 총 12개의 SATA 장치를 연결할 수 있다.

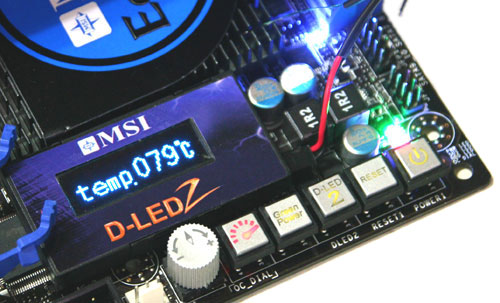

온보드 스위치와 D-LED2의 동작 모습(표시 온도는 ICH10R과 NF200칩셋을 담당하는 방열판의 온도)
|
Eclipse Plus에는 전원 버튼과 리셋 버튼을 비롯하여 다양한 온 보드 스위치가 배치되어 있는데, 전원 버튼과 리셋 버튼을 이용하여 손쉽게 시스템을 부팅시킬 수 있다. D-LED2는 부팅 상태(CPU ini, DDR ini, Det.SyS, PROG. CLK, VGA ini)와 시스템 정보(CPU클럭, 온도센서를 연결하여 측정한 온도, CPU와 노스 브릿지 전압 표시)를 표시하는데, Reset 버튼 좌측의 D-LED2 버튼을 이용해 D-LED2에서 표시하는 시스템 정보를 변경할 수 있다. 또한, Green Power 버튼은 Green Power의 전원부 페이즈 조절 기능을 켜고 끄는 역할을 하고, 이는 윈도우의 GreenPower Center와, 메인보드상의 APS LED 상태로 확인이 가능하다. Eclipse Plus에는 MSI의 기존 메인보드에서 볼 수 있었던 OC Switch 대신 OC Dial 버튼과 OC Dial 노브가 장착되었다. OC Dial 버튼을 누른 후 OC Dial 노브를 돌리면, 바이오스에서 설정한 값 만큼 CPU의 Base Clock이 변경되어 CPU의 동작 속도를 조절할 수 있으며, 이는 바이오스와 윈도우 상에서 모두 가능하다. 2009년 5월 현재 MSI 제품들 중에서 OC Dial 기능이 구현되어 있는 제품은, Eclipse Plus와 790FX-GD70뿐이다.
확장 슬롯은 1개의 PCI 슬롯과 2개의 PCIe x1 슬롯, 3개의 PCIe 2.0 x16 슬롯과 4배속 대역폭을 가진 1개의 PCIe 2.0 x16 슬롯(사진상 가장 우측에 위치)으로 구성되어 있어 모든 그래픽카드가 x16배속 대역폭으로 동작하는 3way SLI와 Triple CrossFire와 각 PCIe x16 슬롯의 풀 대역폭으로 동작하는 Quad Crossfire의 구성이 가능하다.
MSI는 Eclipse Plus에 사용된 칩셋들의 발열을 해결하기 위해 방열판과 히트파이프를 부착하였다. ICH10R과 NF200-SLI-A3 칩셋의 발열을 해결하기 위해 구리 베이스와 알루미늄 방열판, 히트파이프가 이용되었으며, 히트파이프는 X58칩셋의 방열판과 연결되어 있다. 또한 CPU와 IOH, QPI 전원부의 발열을 해결하기 위한 별도의 방열판도 장착하였다. NF200-SLI-A3 칩셋을 사용하여 3way SLI와 Quad CrossFire가 가능해 졌는데, X58과 NF200 칩셋은 다음과 같은 구조로 동작하게 된다.
| 대역폭 | PCIe x16 1번 | PCIe x16 2번 | PCIe x16 3번 | PCIe x16 4번 | 2 SLI/CF | x16 | x16 | N/A | N/A | 3 SLI/CF | x16 | x16 | x16 | N/A | 4 SLI/CF | x16 | x16 | x16 | x4 |
Ecilpse Plus에서 구성 가능한 SLI와 CrossFire의 대역폭을 정리해 보았다. NF200 칩셋의 추가로 PCI-Express lane이 확장됐기 때문에, 보드에 마련된 PCIe x16 슬롯은 어떤 상황에서도 배정된 대역폭을 완전히 활용하여 동작하게 된다. PCIe x16 슬롯이 4개로 늘어나면서 Quad CrossFire뿐만 아니라, NVIDIA의 그래픽카드 4개를 연결하여 3way SLI와 PhysX연산을 담당하는 별도의 그래픽카드를 이용한 멀티 GPU 구성시에도 각 PCIe x16 슬롯의 대역폭을 모두 활용 가능하다. ICH10R은 RAID 0/1/5/10 구성이 가능한 6개의 SATA 포트와 12개의 USB 2.0 포트, Intel Rapid Recover 기술을 지원한다.

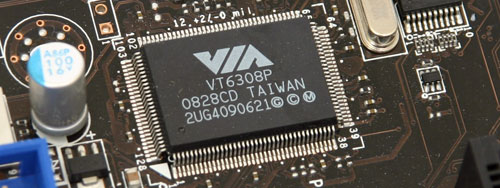

Eclipse Plus에 제공되는 모든 USB포트에는 Power surge protection칩과 anti-ESD칩이 각각 배치되어 Power circuit과 Data circuit을 담당하고 있다. 이들의 역할은, USB기기 탈착시 발생할 수 있는 전기적 이상으로 인한 문제 발생의 방지이며, MSI에서는 이 기능을 USB Safeguard라 칭하고 있다. Realtek의 RTL8111C 칩 2개로 10/100/1000Mbps 듀얼 기가비트 LAN을 지원하며, VIA의 VT6308 칩을 이용해 IEEE1394 장치 2개(백패널 1개, 커넥터 1개)를 사용할 수 있어 부가 기능 지원은 풍부한 편이다.
사운드는 메인보드에 코덱을 장착하지 않고, Creative의 CA0110-IBG LF 칩을 이용한 별도의 오디오 카드(PCIe x1 슬롯에 장착)를 이용하여 지원한다. 100dB SNR, 24bit/96KHz, 7.1 채널 아날로그 출력(EAX5.0 지원) 과 S/PDIF Optical 출력을 지원하는 오디오 카드로, PCIe x1 슬롯에 장착하여 사용하는 제품이다.
백 패널은 PS/2포트 2개, 바이오스 리셋 스위치, 8개의 USB 2.0 포트, eSATA 포트 2개, LAN 포트 2개, IEEE1394 포트 1개와 Debug LED로 구성되어 있으며, JMicron362 칩셋을 이용해 제공하는 2개의 eSATA 포트를 이용한 RAID 0/10/JBOD 구성이 가능하다. 백페널에 있는 Debug LED는 전원 인가시부터 OS 부팅때 까지의 시스템 상태를 표시해주는 역할을 하는데, 이를 통해 부팅시 문제가 발생하면 문제가 발생한 부분을 확인할 수 있어, 문제 해결에 도움을 받을 수 있을 것이다.
하드웨어 전압 모니터링 장치인 GreenPower Genie, D-LED2와 이에 연결하는 온도센서, M-Connector, USB 2.0 x2 브라켓, I/O 실드, 각각 3개씩의 SLI 케이블과 CrossFire 케이블, 8개의 SATA 데이터 케이블, 4개의 4핀 to SATA 전원 케이블, eSATA를 구성하는데 필요한 브라켓등을 제공하고 있다.

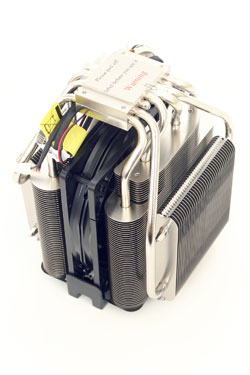

또한 매뉴얼과 퀵 가이드, D-LED2와 GreenPower Genie 가이드, 오디오 카드 가이드등의 다양한 유인물을 제공하는데, 보드나라에서 받은 제품이 엔지니어링 샘플 제품인 관계로 실제 판매 상품의 구성품은 사진에서 보는 것과 다를 수 있음을 염두에 두기 바란다. MSI에서 Eclipse Plus와 함께 사용할 것을 권장하는 쿨러마스터의 V8 CPU 쿨러는 8개의 히트파이프와 120mm팬을 사용한 제품으로, Intel LGA775/1366, AMD 754/939/940/AM2/AM2+ 형식의 CPU에 사용 가능하며, 크기는 120 x 128 x 161.11mm (L x W x H)이다. |
